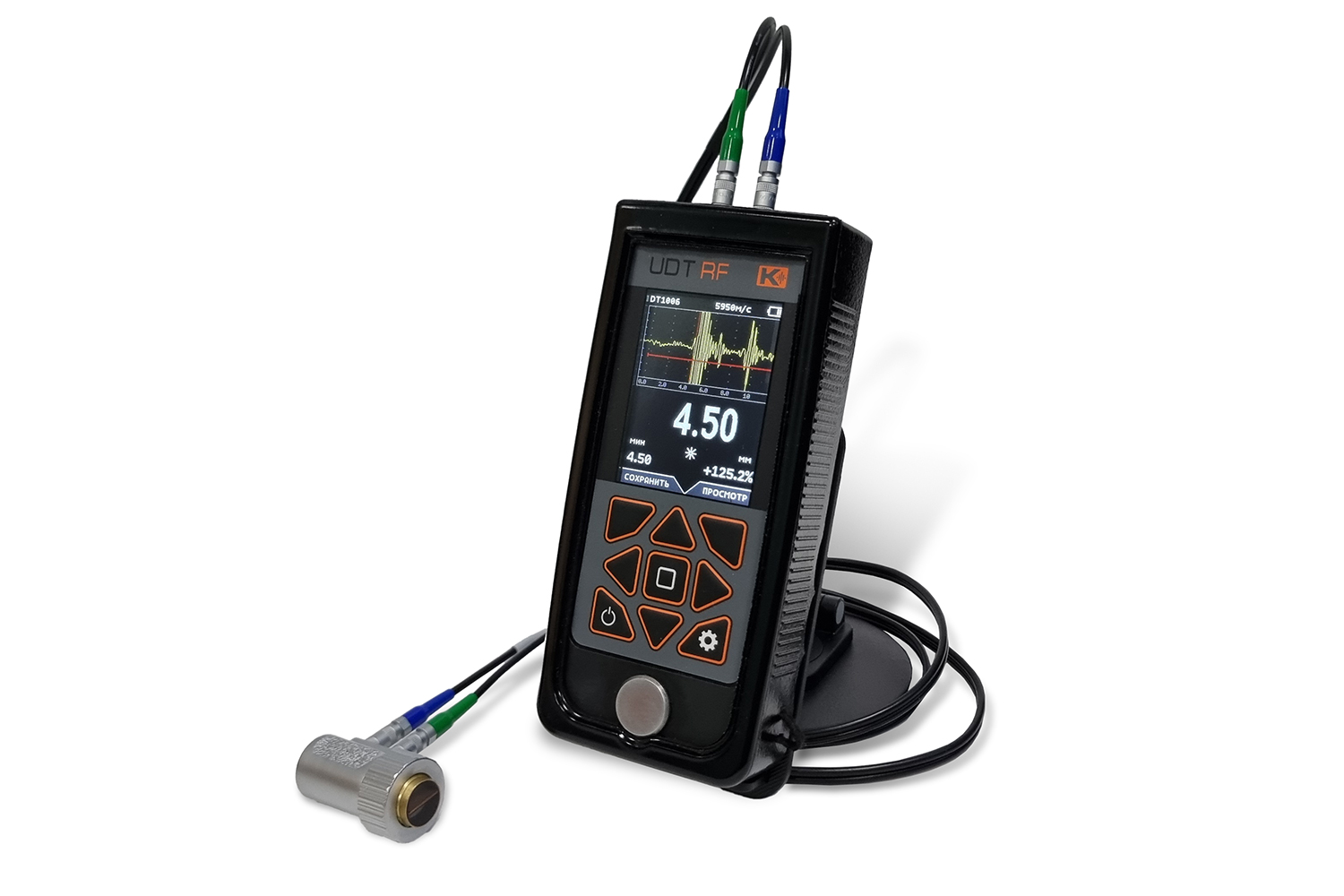

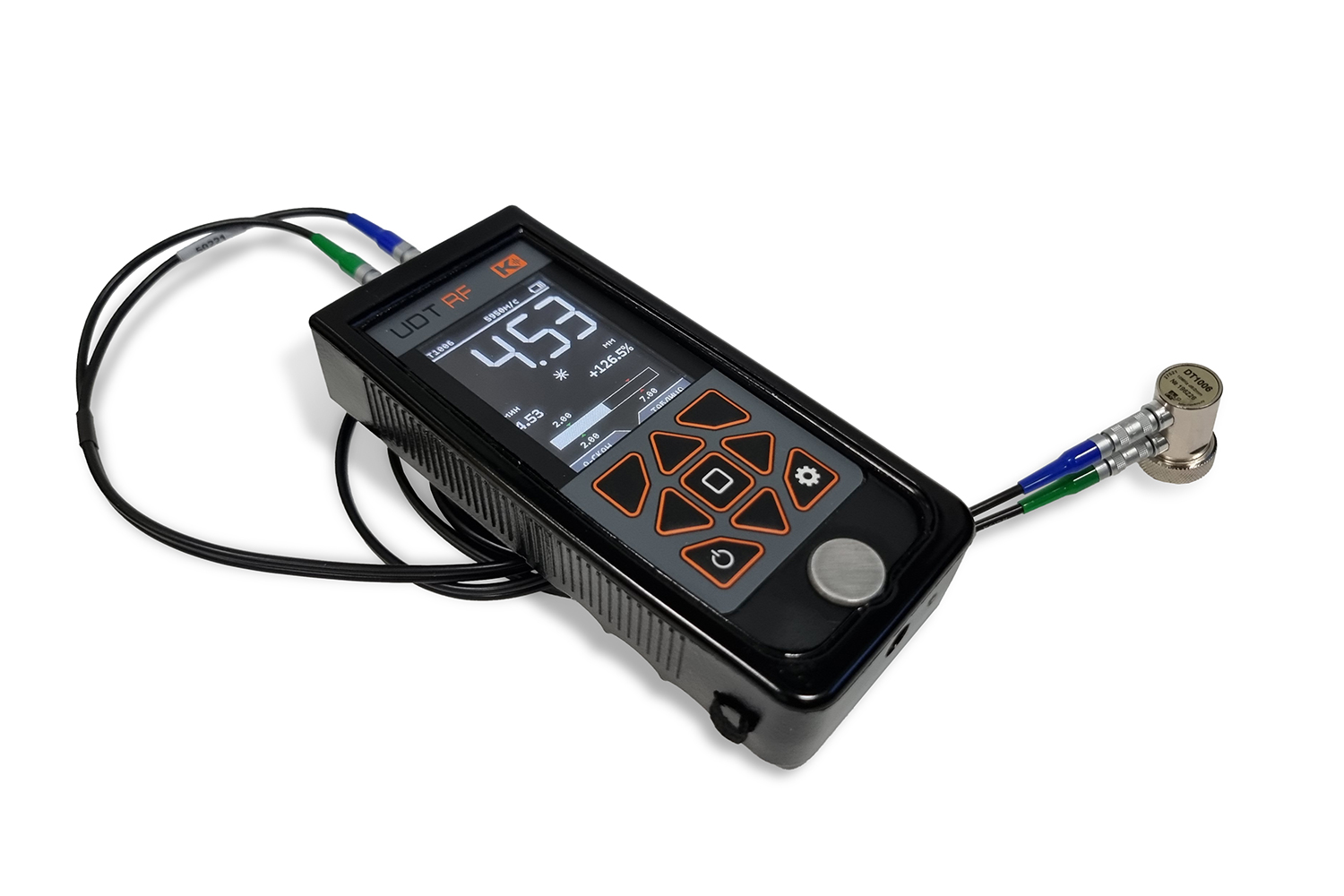

Ультразвуковой толщиномер UDT-RF pro

89 000 RUB

UDT-RF pro профессиональный многофункциональный ультразвуковой толщиномер с возможностью подключения любых типов прямых преобразователей. В приборе реализованы режимы А-скан, Б-скан, режим записи результатов измерений по точкам в виде табличного файла, а так же обычный цифровой режим с возможностью задания браковочного уровня и измерения остаточной толщины в процентах (%). В А-скане возможно проводить измерения ЭХО-ЭХО с использованием двух стробов.

Сертификат Госстандарта России RU.C.27.004.A №68187, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.

Так же можно рассмотреть младшую простую модель -UDT-RF простой функциональный бюджетный прибор в современном исполнении

Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

ОСОБЕННОСТИ UDT-RF pro:

  • Многофункциональность – работа в цифровом режиме, А-скане, Б-скане, табличном режиме с записью результатов (РЕЖИМЫ: А-СКАН, Б-СКАН, ТАБЛИЦА, ЦИФРА)
  • Работа с двумя стробами в режиме ЭХО-ЭХО
  • Прецезионная толщинометрия по переходу через «0»
  • Возможность работы с преобразователями с линией задержки
  • Библиотека преобразователей
  • Режим пользовательского РС и совмещенного преобразователей позволяющих настроить любой преобразователь, любого производителя
  • Измерение-калибровка скорости распространения ультразвуковой волны на образце с заранее известной толщиной
  • АСД – управляемая система измерений, где возможно установить норму толщины для детали, и настроить пороги отклонения от нормы в мм или в % с цветовой сигнализацией выхода за установленные пределы
  • Дискретность измерения 0,1/0,01/0,001  мм
  • Регулируемая яркость экрана
  • Настраиваемая палитра – цветовое отображение экрана
  • Настраиваемый таймер автоотключения
  • Эргономичный корпус из ABS пластика
  • Цветной дисплей

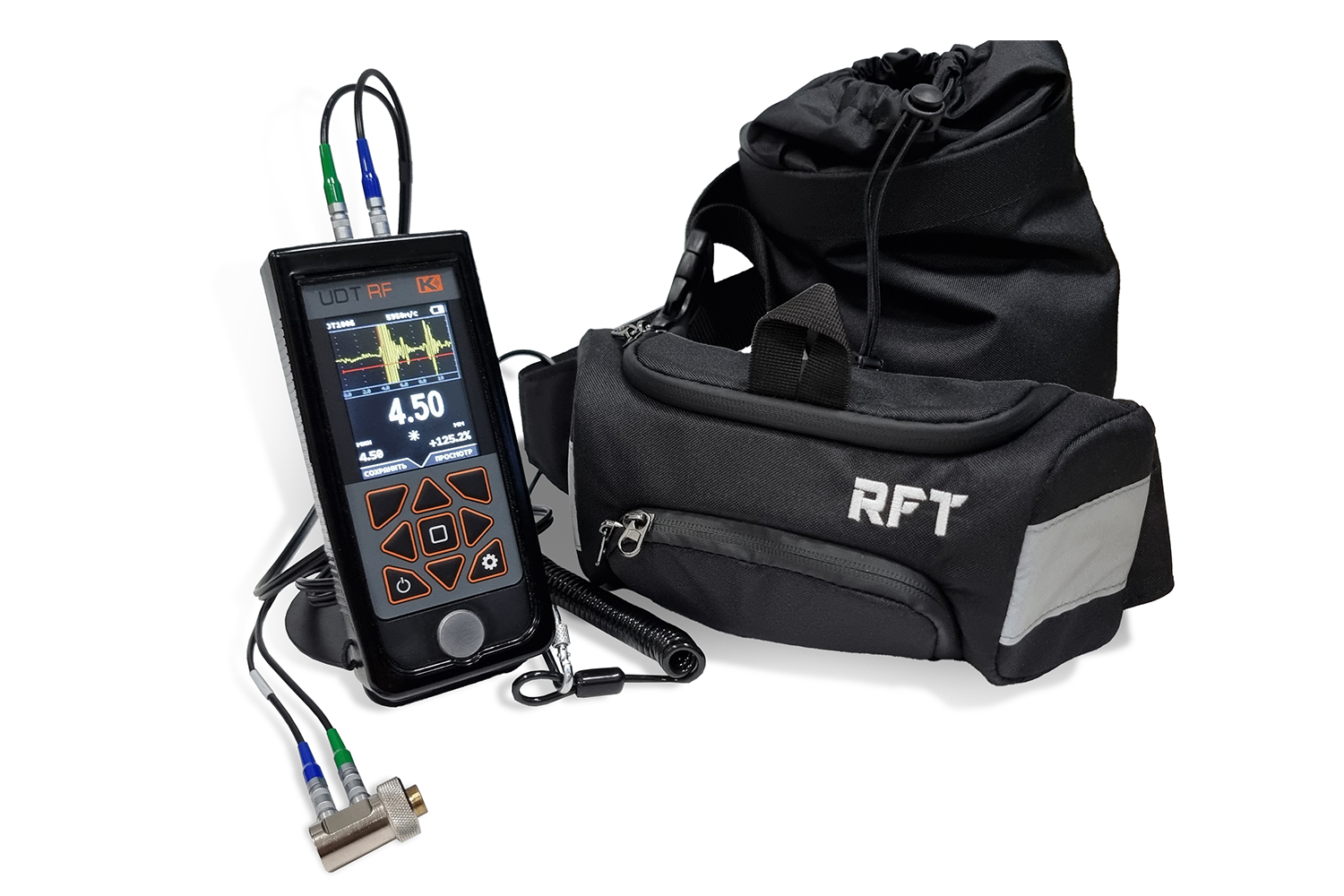

  • Функциональная рабочая сумка-чехол RFT

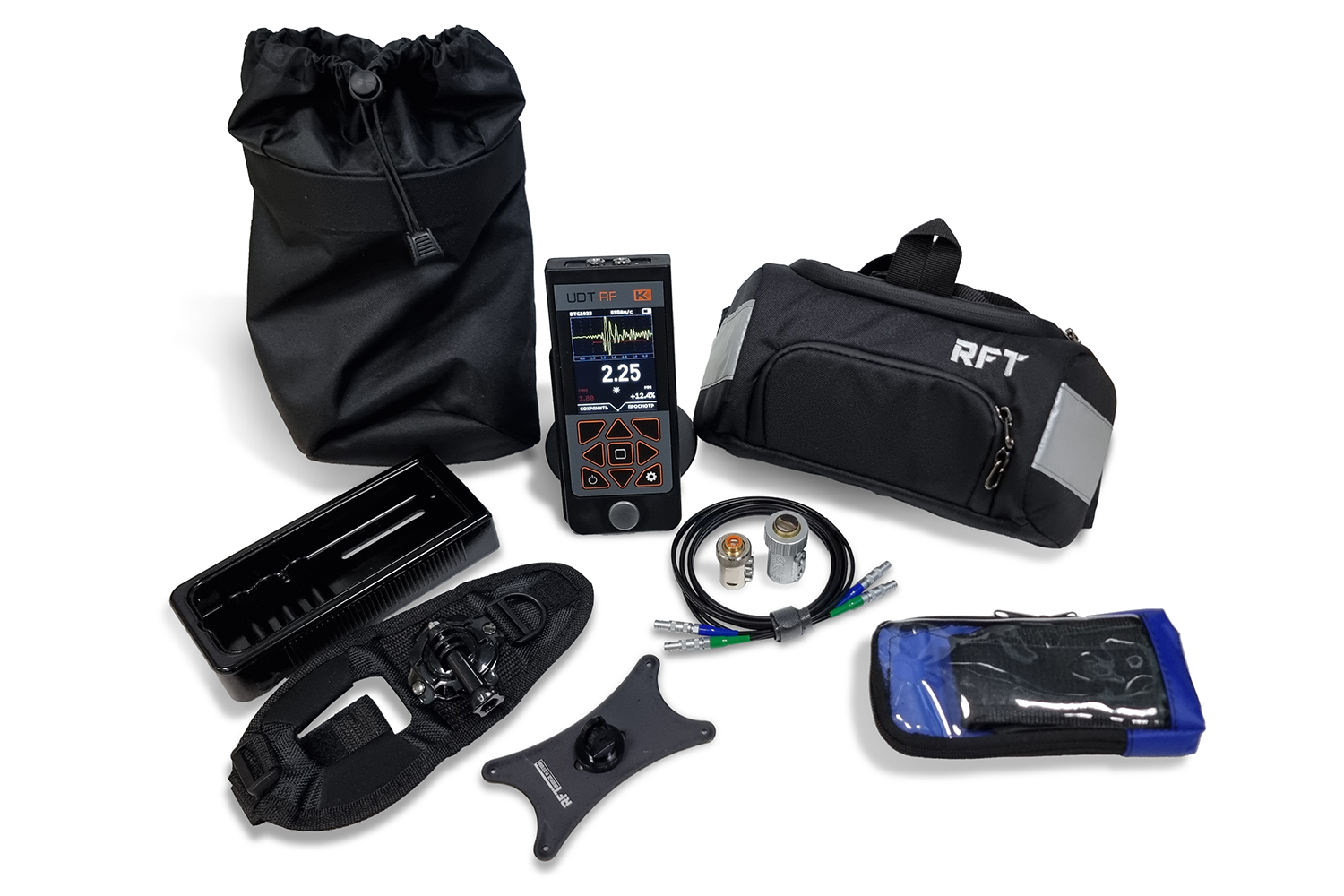

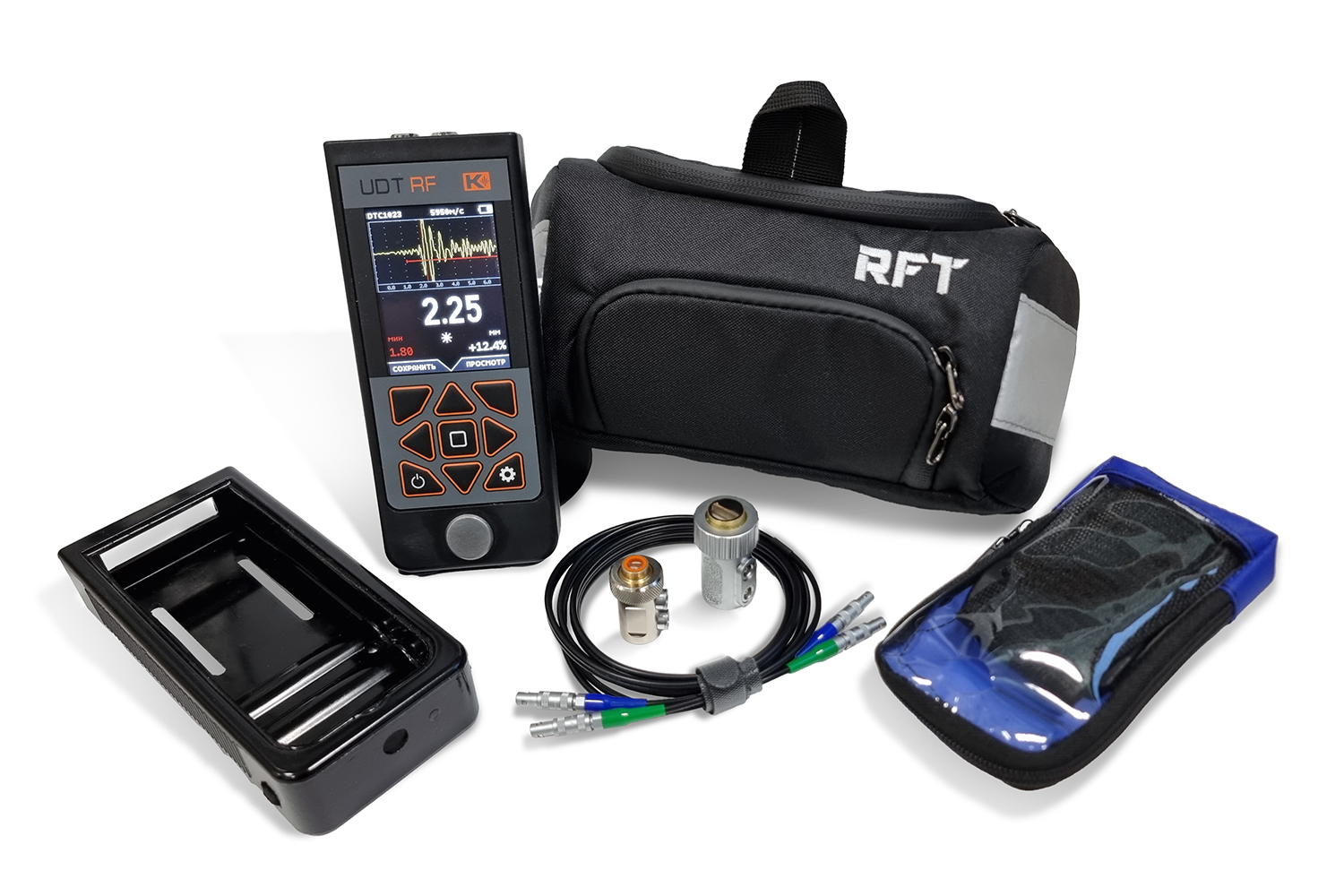

КОМПЛЕКТАЦИЯ:

  • UDT-RF pro ультразвуковой толщиномер электронный блок
  • РС преобразователь 5,0 МГц
  • РС преобразователь 10,0 МГц
  • Кабель подключения преобразователя Lemo-Lemo двойной
  • Зарядное устройство 220 В
  • Сумка RFT
  • Комплект документации

Толщиномер UDT-RF pro работает в 4-х основных режимах измерений

Режим А-СКАН – предназначен для измерения толщины металла/пластика, на основе введенной оператором скорости распространения УЗ колебаний в материале исследуемого объекта с визуализацией радиосигналов на экране толщиномера. При этом на экране отображается минимальное измеренное значение, и отклонение от нормы в мм или %.

Режим Б-СКАН – режим, позволяющий формировать профиль сечения исследуемой детали, с фиксацией минимального значения толщины. В этом режиме на экране отображаются одновременно Б-скан, измеренное значение и значение установленного минимума.

Режим ЦИФРА – предназначен для измерения толщины изделия, на основе введенной оператором скорости распространения УЗ колебаний в материале исследуемого объекта. При этом на экране отображается минимальное измеренное значение, и отклонение от нормы в мм или %.

Режим ТАБЛИЦА – предназначен для записи результатов измерений по точкам в виде табличного файла, количество строк и столбцов задается при создании файла, после сохранения и каждое значение в таблице можно скорректировать выполнив повторные измерения и перезаписав его.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разверткамин.: 0 — 4 мм
макс.: 0 — 400 мм (сталь)
Диапазон скоростей1000 — 9999 м/с
Задержкаот 0 мкс до 168 мкс
Демпфирование50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Зондирующий импульсрадиочастотный импульс, амплитудой 200 В,
с регулируемой частотой и числом периодов
Усилительширокополосный 1-15 МГц (-6 дБ)
Диапазон регулировки усиления110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Детектированиерадиосигнал
Зоны контролядве независимых зоны, начало и ширина
изменяются во всем диапазоне развертки
Автоматическая Сигнализация Брака (АСБ)световая и звуковая
Измерение временных интерваловот 0 до первого сигнала в зоне или между
сигналами в зонах
Дисплейцветной TFT с регулируемой яркостью,
43 х 58 мм; 240 х 320 точек
Память



100 настроек для датчиков
250 результатов измерений с А-сканом,250 результатов измерений с Б-сканом,

100 числовых файлов измерений размерностью до 50х50 значений

ИнтерфейсUSB
Разъемы преобразователей2 х Lemo 00
Аккумуляторывстроенный Li-Po аккумулятор
Время работы от аккумуляторане менее 12 часов
Питание толщиномеравнешний блок питания 220 В AC
Рабочее напряжение питания5 В DC
Диапазон рабочих температур от -25 C до +55 C
Габаритные размеры толщиномера (В x Ш x Д)148 мм x 64 мм x 25 мм
Масса толщиномера180 г

Комплект поставки
UDT-RF pro ультразвуковой толщиномер электронный блок
РС преобразователь 5,0 МГц
РС преобразователь 10,0 МГц
Кабель подключения преобразователя Lemo-Lemo двойной
Зарядное устройство 220 В
Сумка RFT
Комплект документации (руководство по эксплуатации, методика поверки, свидетельство о поверке)
