Назначение
Измеритель износа стальных канатов (дефектоскоп) ИНТРОС предназначен для неразрушающего контроля (НК) канатов любой конструкции, изготовленных из стальной ферромагнитной проволоки, в процессе их производства или эксплуатации.Область применения
Дефектоскоп ИНТРОС используется на рудниках, в шахтах, лифтах, на подъёмных кранах,канатных дорогах, мостах, высоковольтных линиях электропередачи, антенно-мачтовых сооружениях, факельных установках, строительных конструкциях и других объектах, где применяются стальные канаты.
Дефектоскоп ИНТРОС состоит из электронного блока (ЭБ) и магнитных головок (МГ) различных конструкций и типоразмеров. В комплекте с дефектоскопом поставляется программное обеспечение Wintros.
Возможности
Дефектоскоп ИНТРОС одновременно измеряет относительную потерю сечения (ПС) каната по металлу и выявляет наружные и внутренние локальные дефекты (ЛД), например, обрывы проволок и прядей, пятна коррозии, места сварки проволок. Критерии браковки канатов соответствуют ФНП "Правила безопасности в нефтяной и газовой промышленности", ФНП "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", ФНП "Правила безопасности в угольных шахтах", ФНП "Правила безопасности при ведении горных работ и переработке твердых полезных ископаемых", ФНП “Правила безопасности пассажирских канатных дорог и фуникулеров”.Принцип действия
Дефектоскоп ИНТРОС реализует магнитный вид контроля (по ГОСТ 18353-79). Канат намагничивается до состояния близкого к магнитному насыщению. Изменение площади поперечного сечения или появление локального дефекта каната вызывает перераспределение магнитного потока вокруг каната. Это перераспределение регистрируется магнито–чувствительными датчиками – преобразователями Холла.Электронный блок

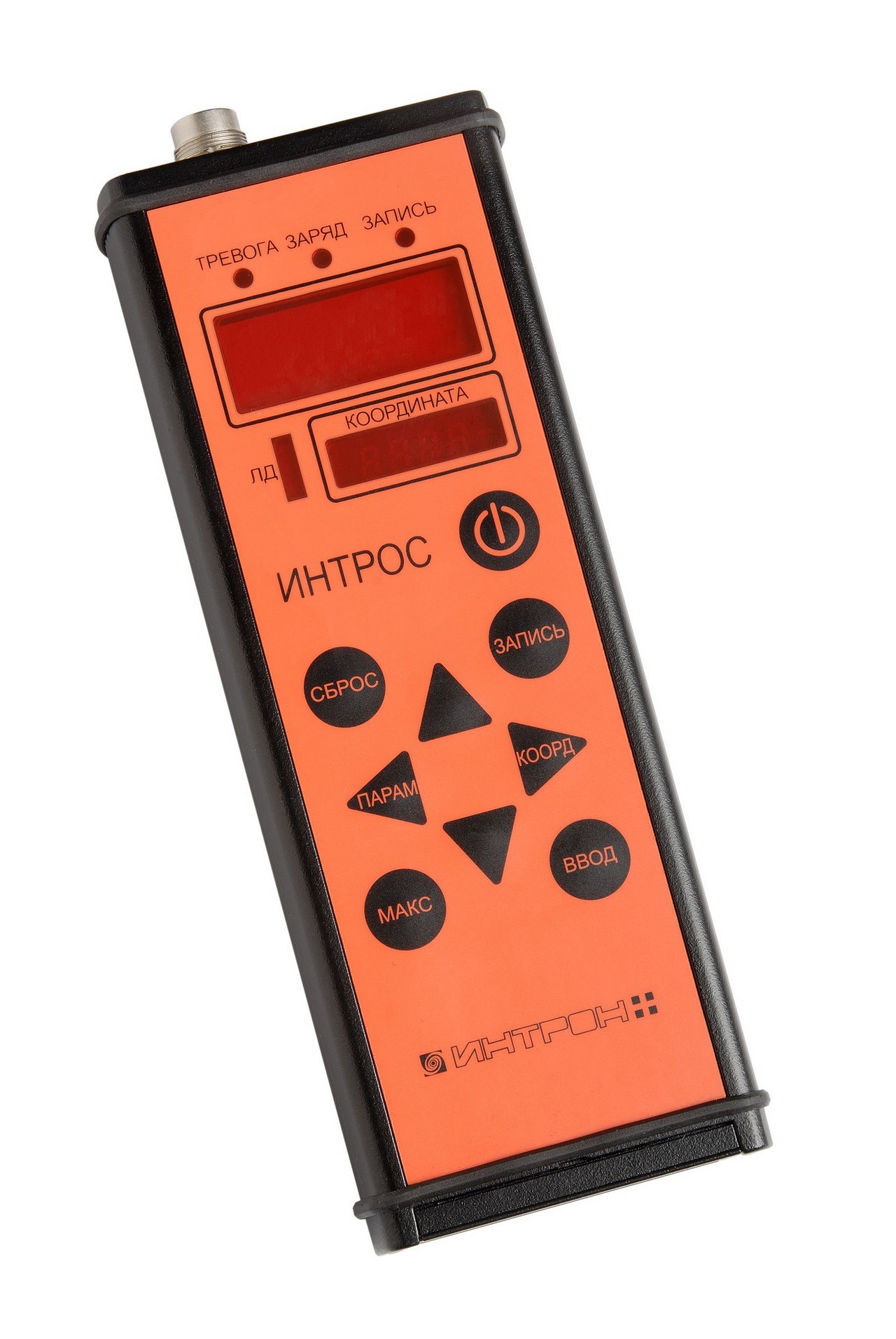

Электронный блок (ЭБ) предназначен для сбора и обработки информации, поступающей из измерительной части МГ. Полностью заряженные аккумуляторы обеспечивают непрерывную работу дефектоскопа в течение не менее 6 часов. ЭБ обеспечивает индикацию данных о канате в режиме on-line и накапливает их во внутренней памяти для дальнейшей обработки и хранения после завершения контроля. ЭБ имеет два светодиодных дисплея: для раздельной индикации параметров контроля и текущей координаты каната.
ЭБ-М
- Графический ЖК высоко контрастный дисплей с подсветкой
- Возможность оперативного просмотра записанных дефектограмм
- Индикация уровня заряда аккумуляторов
- Удобный пользовательский интерфейс
- Практически неограниченный объем памяти
- Длина соединительного кабеля с МГ до 20 м
- Подсветка клавиатуры
- Возможность беспроводного соединения с ПК
- Количество каналов записи до 32
- Скорость контроля 4 м/с
- Исполнение РН1, IP65
Основные характеристики
| Характеристики | ЭБ | ЭБ-M |
|---|---|---|
| размеры | 230х85х35 мм | 235х125х37 мм |
| масса | 0,7 кг | 1 кг |
| объем памяти | 16 Мб | 4/8 Gb |
| вид исполнения | рудничное нормальное - РН1 / IP65 взрывозащищенное - РО Ex ia I Ma X |
Магнитные головки
Магнитные головки предназначены для контроля канатов круглого сечения определенного диапазона диаметров или плоских стальных, а также резинотросовых канатов определенного диапазона размеров поперечного сечения. Магнитные головки подключаются к ЭБ с помощью специального кабеля длиной 5 или 8 м.
Магнитные головки для контроля канатов круглого сечения |
||||
| Модель | Диаметр канатов, мм | Масса, кг | Исполнение | Электронный блок |
| МГ 6-24F | 6-24 | 3 | IP54 | ЭБ или ЭБ-М |
| МГ 6-26 | 6-26 | 4 | IP65 | ЭБ-М |
| МБ 8-24 | 8-24 | 3 | IP54 | -- |
| МГ 20-40 | 20-40 | 8 | IP65 | ЭБ или ЭБ-М |
| МГ 22-45 | 22-45 | 11 | IP65 | ЭБ-М |
| МГ 24-64, МГ 24-64М3 | 24-64 | 15 | IP54 | ЭБ или ЭБ-М |
| МГ 40-64 | 40-64 | 15 | IP65 | ЭБ или ЭБ-М |
| МГ 60-85 | 60-85 | 60 | IP65 | ЭБ или ЭБ-М |
| МГ 80-120 | 80-120 | 163 | IP65 | ЭБ или ЭБ-М |
| МГ 100-150 | 100-150 | 220 | IP65 | ЭБ или ЭБ-М |
| МГ 100-175 | 100-175 | 250 | IP65 | ЭБ-М |
| ЭМГ 120-300 | 120-300 | 50 | IP44 | ЭБ |
Магнитные головки для контроля плоских канатов |
||||
| Модель | Ширина/толщина каната, мм | Масса, кг | Исполнение | Электронный блок |
| МГ 124 | 72-124 /11,5-20 | 9 | IP65 | ЭБ |
| МГ 233 | 124-233/20-38 | 23 | IP65 | ЭБ |
Магнитные головки для контроля резинотросовых канатов |
||||
| Модель | Ширина/толщина каната, мм | Масса, кг | Исполнение | Электронный блок |
| МГ 124Р | 72-124/23-28 | 10 | IP65 | ЭБ |
| МГ 233Р | 124-233/29-35 | 26 | IP65 | ЭБ |
| МГ 450Р | 233-450/15-24 | 29 | IP65 | ЭБ |
Возможности ПО Wintros
- загрузка данных из памяти дефектоскопа в файл на диске;
- просмотр данных в виде дефектограмм по каналам ПС и ЛД;
- детальный анализ дефектограмм канатов;
- сравнение дефектограмм из различных файлов (в том числе с целью мониторинга состояния каната);
- обработка дефектограмм: фильтрация, отсечка шумов;
- изменение калибровки и отсчета координат дефектограмм;
- объединение нескольких файлов с дефектограммами в один файл;
- установка и отображение на дефектограмме уровней браковки каната;
- автоматизированный поиск локальных дефектов;
- автоматизированная проверка критерия браковки каната;
- выделение интересующих оператора участков на дефектограмме;
- печать дефектограмм;
- подробное комментирование результатов контроля каната;
- создание отчета по результатам контроля;
- изменение настроек дефектоскопа.
Системные требования
Программа Wintros рассчитана на работу под управлением операционной системы Windows XP/Vista/7. Аппаратная конфигурация персонального компьютера (ПК): процессор архитектуры х86 не ниже Intel Pentium 4, оперативная память - не ниже 1Гб, объем свободной памяти на жестком диске - не менее 30 Мб.Програмное обеспечение (ПО) Wintros RTV предназначено для использования совместно с дефектоскопами стальных канатов серии ИНТРОС и дефектоскопом конвейерных лент ИНТРОКОН.
Отличительные особенности ПО Wintros RTV
ПО Wintros RTV позволяет отображать на ПК дефектограммы непосредственно в процессе контроля дефектоскопом.Возможности ПО Wintros RTV
- получение данных от дефектоскопа в процессе контроля при любом числе каналов с произвольным шагом дискретизации;
- отображение полученных данных на экране в виде дефектограмм (например ПС и ЛД), аналогичных Wintros;
- выбор произвольного набора видимых на экране дефектограмм от 1 до 8;
- выбор диапазона отображения дефектограмм по дистанции от 1 до 100 метров;
- выбор масштаба по вертикали для каждой из дефектограмм с возможностью автомасштабирования;
- временное приостановление обновления отображаемых дефектограмм без остановки процесса сбора данных (Стоп-кадр );
- сохранение полученных данных в стандартный файл типа slb для последующего детального анализа в приложении Wintros.
Системные требования
Программа работает под управлением Microsoft Windows XP/Vista/7/8.1.- Диаметры канатов круглого сечения от 6 мм до 300 мм
- Ширина/толщина плоских канатов от 72 мм до 233 мм/от 11,5 мм до 38 мм
- Ширина/толщина резинотросовых канатов от 72 мм до 450 мм/от 15 мм до 35 мм
- Исполнение IP54, IP65, IP44 (МГ 125-300)
